Brevetto IT-102020000032966

Impianto per il Trattamento Termochimico di Fanghi

Reattore verticale a più stadi per il trattamento termochimico di fanghi industriali e civili con recupero energetico completo.

Scarica Documento Ufficiale Vedi Diagramma Funzionale

Abstract

Sintesi della Tecnologia

Il brevetto descrive un reattore verticale a più stadi per il trattamento termochimico di fanghi industriali e civili, caratterizzato da zone distinte di essiccazione, pirolisi e gassificazione con masse ceramiche ad alta inerzia termica.

Il sistema permette il recupero completo dell'energia contenuta nei fanghi, producendo syngas utilizzabile e riducendo drasticamente il volume dei residui inerti finali.

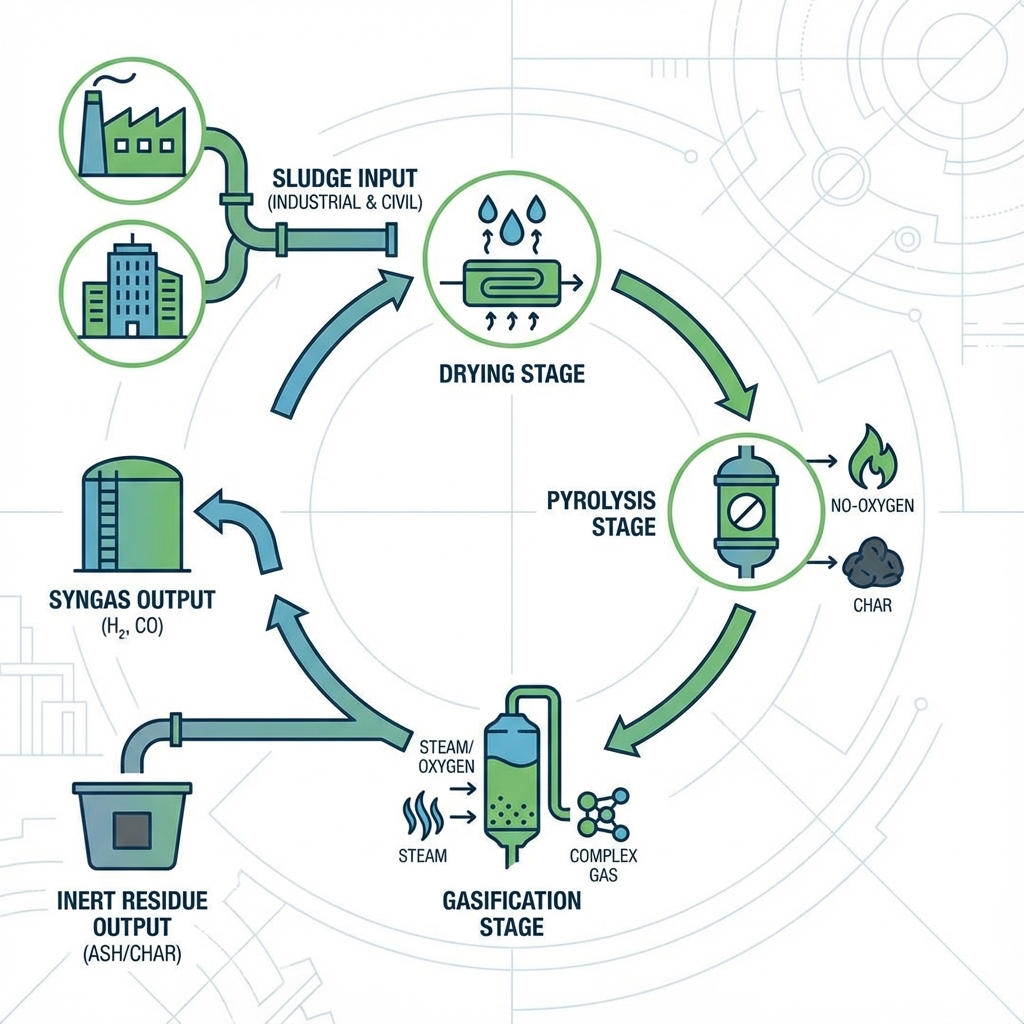

Schema del processo multi-stadio

Tecnologie Chiave

Elementi Innovativi

Reattore Multi-Stadio

Zone separate per essiccazione, pirolisi e gassific azione ottimizzano ogni fase del processo termochimico.

Alta Efficienza

Accumulo Termico Ceramico

Masse ceramiche ad alta capacità termica stabilizzano le temperature e migliorano l'efficienza energetica.

Stabilità

Essiccazione Integrata

Primo stadio di essiccazione che utilizza il calore recuperato dal processo stesso.

Efficienza Energetica

Produzione Syngas

Conversione termochimica che produce gas di sintesi valorizzabile energeticamente.

Valorizzazione

Riduzione Volume

Drastica riduzione del volume finale dei residui inerti da smaltire (>90%).

Sostenibilità

Economia Circolare

Trasforma un rifiuto problematico in energia e materiali inerti riutilizzabili.

Circolare

Deep Dive

Dettagli Costruttivi

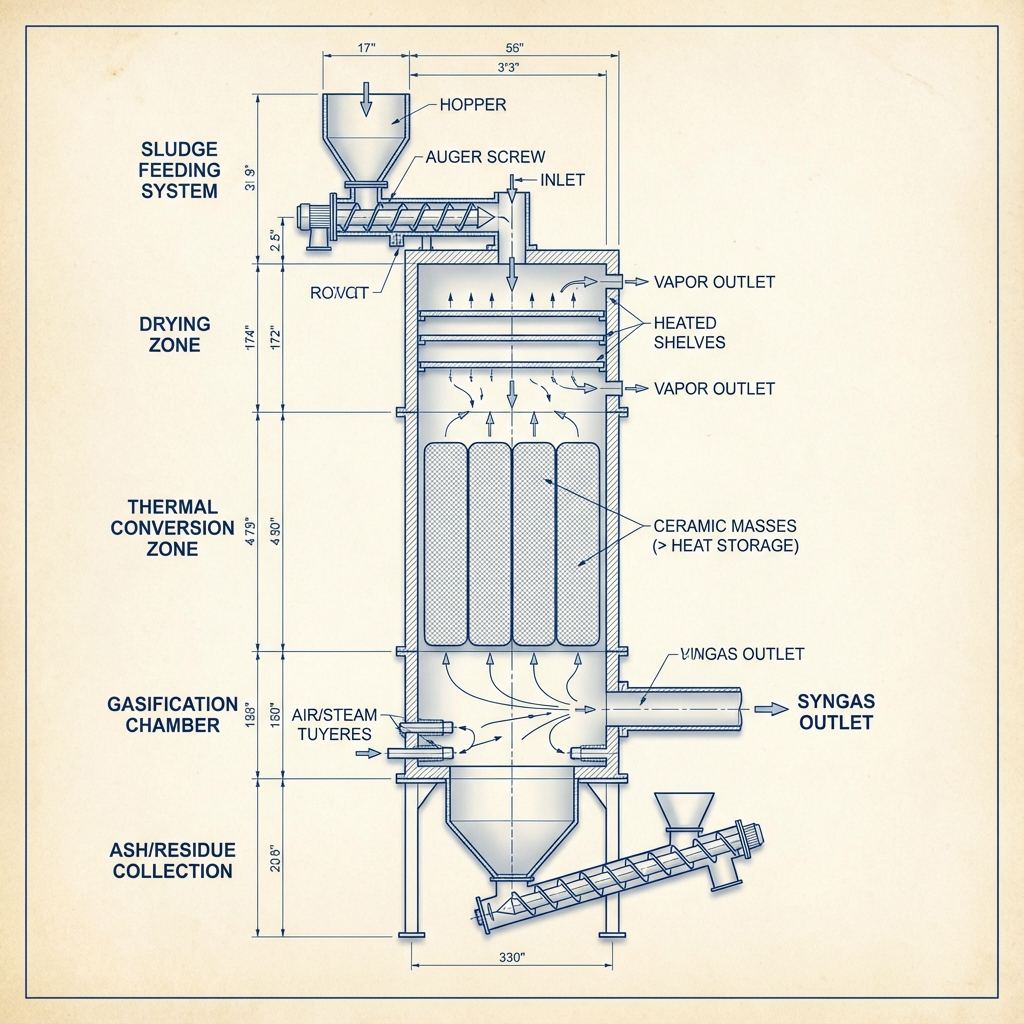

Sezione Verticale Reattore

Sistema di alimentazione fanghi alla sommità
Prima zona di essiccazione (120-200°C)
Zona di pirolisi con masse ceramiche (400-600°C)
Camera di gassificazione (800-1000°C)
Sistema di raccolta ceneri e scarico syngas

Processo

Schema Funzionale

Ciclo di trattamento multi-stadio dei fanghi

flowchart TD A[Alimentazione Fanghi
Industriali e Civili] --> B[Stadio 1: Essiccazione
T=120-200°C] B --> C[Stadio 2: Pirolisi
T=400-600°C
Masse Ceramiche] C --> D[Stadio 3: Gassificazione
T=800-1000°C] D --> E[Produzione Syngas
Valorizzazione Energetica] D --> F[Residui Inerti
Volume ridotto >90%] E --> G[Utilizzo Energetico
CHP / Forni] style A fill:#94a3b8,stroke:#64748b,stroke-width:2px style B fill:#fbbf24,stroke:#f59e0b,stroke-width:3px,color:#1e293b style C fill:#f97316,stroke:#ea580c,stroke-width:3px,color:#fff style D fill:#ef4444,stroke:#dc2626,stroke-width:4px,color:#fff style E fill:#10b981,stroke:#059669,stroke-width:4px,color:#fff style F fill:#6b7280,stroke:#4b5563,stroke-width:2px,color:#fff style G fill:#22c55e,stroke:#16a34a,stroke-width:5px,color:#fff,font-weight:bold

Prestazioni

Vantaggi Operativi

Parametro	Ben eficio Introdotto dal Brevetto
Riduzione Volume Residui	Oltre 90% di riduzione del volume da smaltire
Recupero Energetico	Produzione syngas valorizzabile per energia elettrica e termica
Impatto Ambientale	Eliminazione discarica e riduzione emissioni
Costi Operativi	ROI positivo grazie a recupero energetico e ridotti smaltimenti
Flessibilità	Adattabile a diverse tipologie di fanghi industriali e civili
