Processo
Schema Funzionale

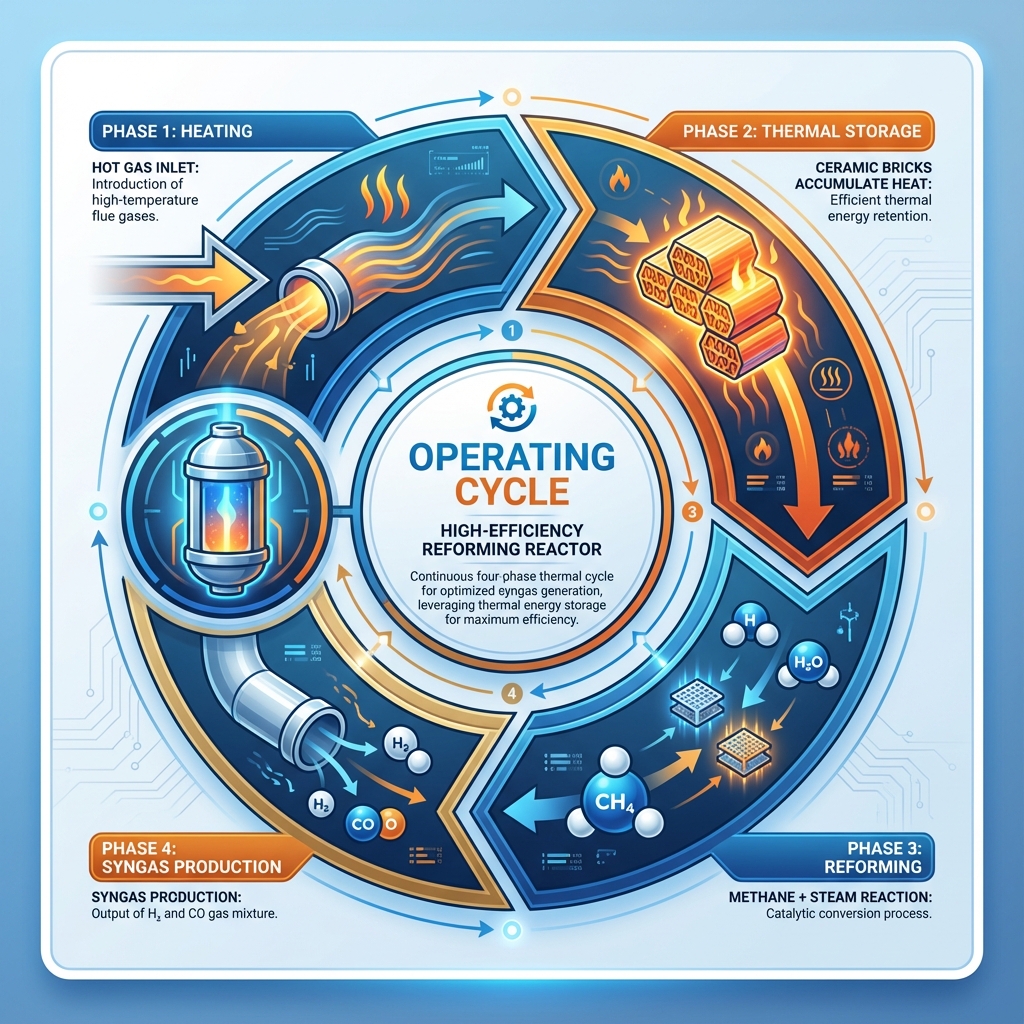

Ciclo di funzionamento del reattore con accumulo termico
flowchart TD
A[Avvio Processo] --> B[Immissione Gas Caldo Fc
T=910°C]
B --> C[Riscaldamento Catalizzatore]
C --> D[Riscaldamento Masse Ceramiche
+ Accumulo Termico]
D --> E{Sensori Temperatura
910°C - 850°C - 150°C}
E -->|Temperatura OK| F[Modalità Reforming
Flusso Fr CH4+Steam]
E -->|NO| G[Continua Heating con Fc]
G --> E
F --> H[Reazione su Catalizzatore
Assorbe calore masse ceramiche]
H --> I[Produzione Syngas Fgs]
I --> J{Temperatura scesa?}
J -->|SI| B
J -->|NO| F
